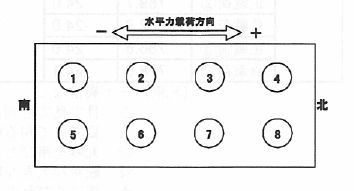

表-付 2.2.1(2) 4列供試体の変状過程(鋼管直杭)
  荷重P
(kN)		 変位d
(mm)		 杭の損傷度合い
杭5 杭6 杭7 杭8
  東 西 南 北   東 西 南 北   東 西 南 北   東 西 南 北
8dy 正載荷① 818.2 32.1 上端 - - - - 上端 - - - - 上端 - - - - 上端 - - - -
下端 - - - - 下端 - - - - 下端 - - - - 下端 - - - -
負載荷① -818.2 -32.1 上端 - - - - 上端 - - ○ - 上端 - - ○ ○ 上端 - - ◎ -
下端 - - - ○ 下端 - ○ - ○ 下端 - - - ◎ 下端 ○ ○ - ◎
正載荷② 805.4 32.0 -
負載荷② -797.6 -32.0 -
正載荷③ 781.9 32.0 -
負載荷③ -775.0 -32.1 -
10dy 正載荷① 797.6 40.1 上端 ○ ○ ◎ ◎ 上端 △ △ ◎ △ 上端 △ △ △ ◎ 上端 ○ ○ ◎ ○
下端 △ △ ○ ◎ 下端 ○ ○ ◎ ○ 下端 ○ ○ ◎ ○ 下端 ○ ○ ◎ ○
負載荷① -789.7 -40.0 上端 ○ ○ ○ ◎ 上端 ○ ○ ○ ◎ 上端 △ △ ○ ◎ 上端 ○ ○ ○ ○
下端 ○ ○ ◎ ○ 下端 ○ ○ ◎ ○ 下端 ○ ○ ◎ ○ 下端 ○ ○ ○ ○
正載荷② 758.3 40.1 -
負載荷② -747.5 -40.1 -
正載荷③ 718.1 40.0 -
負載荷③ -703.4 -40.1 -
12dy 正載荷① 715.1 48.1 上端 ◎ ☆ ◎ ◎ 上端 ○ ○ ◎ ○ 上端 ○ ○ ◎ ○ 上端 ◎ ◎ ☆ ◎
下端 ◎ ◎ ◎ ☆ 下端 ○ ○ ◎ ◎ 下端 ○ ○ ◎ ◎ 下端 ◎ ◎ ◎ ☆
負載荷① -705.3 -48.1 上端 ◎ ◎ ◎ ☆ 上端 ○ ○ ◎ ◎ 上端 ○ ○ ◎ ◎ 上端 ◎ ◎ ☆ ◎
下端 ◎ ☆ ◎ ◎ 下端 ○ ○ ◎ ◎ 下端 ○ ○ ◎ ◎ 下端 ◎ ◎ ◎ ☆
正載荷② 655.3 48.1 -
負載荷② -641.6 -48.1 -
正載荷③ 604.3 48.1 -
負載荷③ -591.5 -48.1 -
14dy 正載荷① 608.2 56.1 上端 ◎ ◎ ◎ ◎ 上端 ◎ ◎ ◎ ◎ 上端 ◎ ◎ ◎ ◎ 上端 ◎ ◎ ☆ ◎
下端 ◎ ◎ ◎ ☆ 下端 ◎ ◎ ◎ ◎ 下端 ◎ ◎ ◎ ◎ 下端 ◎ ◎ ◎ ☆
負載荷① -591.5 -56.1 上端 ☆ ☆ ◎ ☆ 上端 ◎ ◎ ◎ ◎ 上端 ◎ ◎ ◎ ◎ 上端 ◎ ◎ ☆ ◎
下端 ☆ ☆ ◎ ◎ 下端 ◎ ◎ ◎ ◎ 下端 ◎ ◎ ◎ ◎ 下端 ◎ ◎ ◎ ☆
正載荷② 554.3 56.1 -
負載荷② -539.6 -56.1 -
正載荷③ 510.1 56.1 -
負載荷③ -499.3 -56.1 -
16dy 正載荷① 502.3 64.1 上端 ☆ ☆ ☆ ◎ 上端 ◎ ◎ ☆ ◎ 上端 ◎ ◎ ☆ ☆ 上端 ◎ ◎ ☆ ☆
下端 ☆ ☆ ◎ ☆ 下端 ◎ ☆ ☆ ◎ 下端 ◎ ◎ ◎ ◎ 下端 ☆ ☆ ☆ △
負載荷① -494.4 -64.1 上端 ☆ ☆ ☆ ☆ 上端 ☆ ◎ ☆ ☆ 上端 ◎ ◎ ◎ ◎ 上端 ◎ ◎ ☆ ☆
下端 ☆ ☆ ★ ☆ 下端 ☆ ☆ ☆ ☆ 下端 ◎ ◎ ◎ ◎ 下端 ◎ ◎ ◎ ★
18dy 正載荷① 490.5 72.2 上端 ☆ ☆ ☆ ★ 上端 ☆ ☆ ☆ ☆ 上端 ☆ ☆ ☆ ☆ 上端 ◎ ◎ ☆ ☆
下端 ☆ ☆ ☆ ☆ 下端 ☆ ☆ ☆ ☆ 下端 ☆ ☆ ☆ ☆ 下端 ☆ ☆ ☆ ★
負載荷① -482.7 -72.2 上端 ☆ ☆ ☆ ☆ 上端 ☆ ☆ ☆ ☆ 上端 ☆ ☆ ☆ ☆ 上端 ☆ ☆ ☆ ☆
下端 ☆ ☆ ☆ ☆ 下端 ☆ ☆ ☆ ☆ 下端 ☆ ☆ ☆ ☆ 下端 ☆ ☆ ☆ ★

(凡例) ―：異常なし
△：目で見ても判らないが、触るとわかる程度の座屈
○：目で見て判る程度の座屈
◎：丸みを帯びた大きな座屈
☆：鋭角な大きな座屈
★：板にくびれが入り始める
